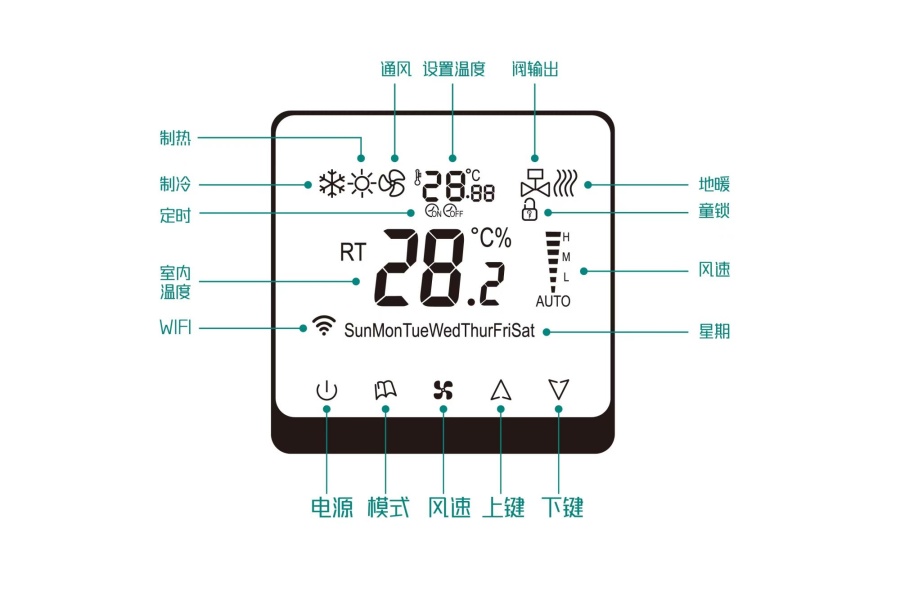

按键及图示说明

按键功能视频介绍

高级选项功能参数介绍

温控器连接WiFi（选配功能）

手机扫描二维码下载并安装涂鸦APP，或者在手机应用商店搜索“涂鸦智能”下载并安装 APP, 根据APP提示注册涂鸦账号然后登陆进入APP首页。

温控器连接小度音响

温控器连接天猫精灵

安装操作步骤

功能操作说明

童锁功能：开机状态同时长按上键和下键5秒钟开启与关闭童锁功能。

定时功能设定：开机状态下长按模式键3秒钟进入定时设置界面，直流无刷款先进入时间调节界面，再按模式键切换到下一项，设置好定时时间闪烁5秒钟自动确认开启，以倒计时方式运行。（定时开和定时关为二选一）

485地址码设置：开机状态下同时长按模式键和风速键5秒钟进入地址码设置界面，按上、下键设定，按模式键移位，按开关键保存退出。（选配485通讯机型才有此项）

恢复出厂设置：开机状态下同时长按开关键和上键5秒钟，待全屏显示两秒后关机表示恢复出厂设置成功。

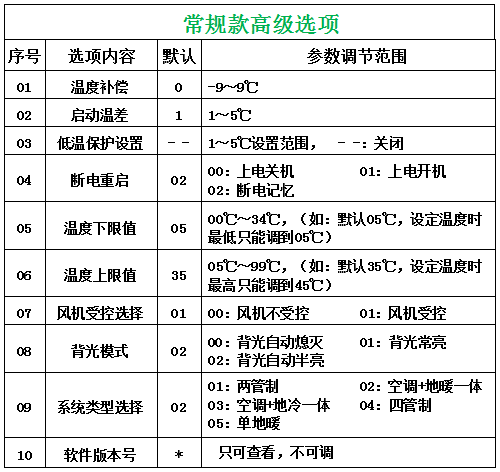

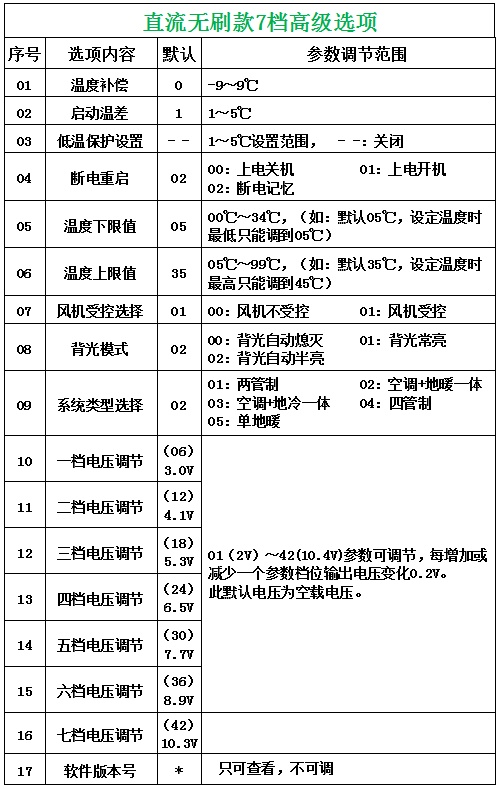

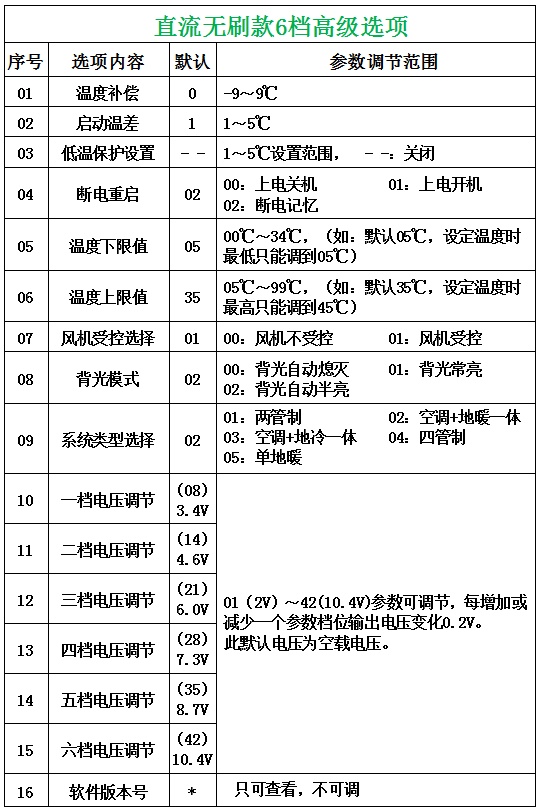

高级选项：在关机状态下，同时长按模式键和风速健5秒钟进入高级选项，按模式键切换选项内容，按上、下键调整，按开关键保存退出。

低温保护：在关机状态下室内温度检测到低于设定的低温保护温度，温控器自动开启阀和风机输出，待室内温度上升超过设定的保护温度关闭阀和风机输出。（出厂默认关闭，可以在高级选项开启。）

传感器故障报警：当传感器出现故障时，温度位置显示E1代码报警并关闭全部输出，直到故障解除才会恢复正常。

安装注意事项

1. 安装时切断电源，配置电源开关，长期不使用时应切断电源。

2. 安装位置应距地 1.4m 左右，避免阳光直射、避风、远离热源、远离潮湿地方，且具有房间温度代表性的位置。

3. 根据底壳接线图连接电路，如果使用的温控器与配备的安装图不相符，请与经销商或工厂联系。

4. 根据标示电流配备负载，禁止超载。

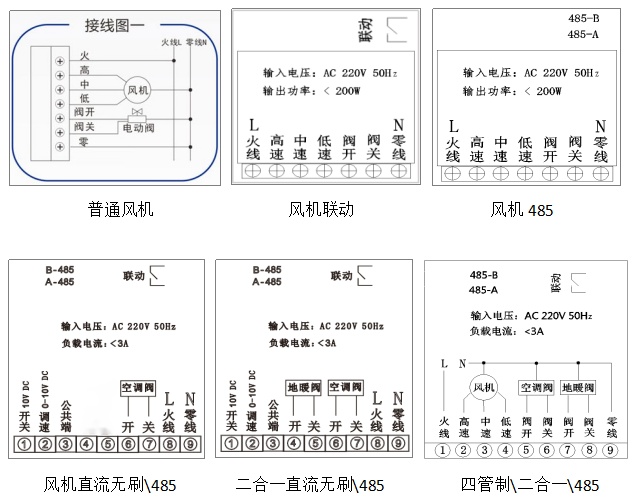

接线图：实际以底壳接线图为准

警告：接线一定按照电气接线图正确接线。切勿将水、泥浆等杂质进入温控器内，否则将会造成器件损坏！

保修（售后）服务：

本产品质量保修期限为两年，自产品售出之日起算，本公司产品均可按规定享受终身售后服务，但超过保修期或非质量问题引起的售后服务，本公司将视情况收取一定费用。

产品功能和外观可能会和说明书略有差异，请以实际产品为准。
